上海2008国际零售业展览会 某美国公司展位效果图技术解析与SolidWorks 2008应用交流

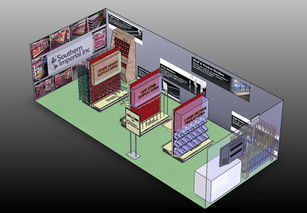

在2008年的上海国际零售业展览会上，众多国际品牌齐聚一堂，展示其最新的产品与技术。其中，某美国公司的展位设计因其独特、前卫的视觉效果和精密的布局规划，吸引了大量参观者的目光。这幅展位效果图并非出自传统的3ds Max或草图大师等常见可视化软件，而是由工程师们使用SolidWorks 2008这一以精密三维机械设计见长的软件制作完成。这为我们提供了一个绝佳的技术交流案例，探讨如何将工程软件灵活应用于展览展示设计领域。

一、 项目背景与挑战

该美国公司旨在通过展位传达其品牌科技感、可靠性及开放互动的理念。设计团队面临的挑战在于：

1. 精度要求高：展位结构涉及定制化金属框架、异形展台和嵌入式多媒体设备，对尺寸和装配关系的准确性要求极高，任何误差都可能导致现场搭建失败。
2. 快速迭代需求：需要根据客户反馈快速修改布局、调整结构，并即时查看效果。
3. 真实感渲染：虽然SolidWorks以建模见长，但其在2008版本时的渲染能力相对专业渲染器较弱，需要在有限条件下达到最佳视觉效果。

二、 SolidWorks 2008的技术应用亮点

设计团队巧妙利用了SolidWorks 2008的核心功能，克服了上述挑战：

1. 参数化设计与装配体管理：

• 使用参数化草图和特征建模，精确构建了每一个展板、柜台、灯光支架和大型LOGO标识的模型。尺寸完全驱动，修改一个参数，相关模型自动更新。

• 利用高级装配体功能，将数百个零件（如结构件、灯具、电视屏幕、产品模型）进行虚拟装配。通过配合和碰撞检查，提前发现并解决了所有结构干涉问题，确保了现场施工的顺利进行。

• 配置管理器被用来快速生成不同布局方案的模型变体，例如调整洽谈区位置、更换展品陈列方式等，极大提升了方案比选和修改的效率。

1. 布局与空间规划：

• 在装配体环境中，通过设定平面和轴作为参考，精准规划了人流路线、功能分区（产品展示区、互动体验区、商务洽谈区）。

• 利用测量和质量属性工具，精确计算了材料用量和空间占比，为成本控制提供了可靠数据。

1. 效果图渲染与输出：

• 尽管当时SolidWorks的PhotoWorks渲染模块不如今天强大，但团队通过精心设置：

• 材质库：为不同部件（金属、玻璃、亚克力、织物）赋予逼真的物理材质。

• 布景与灯光：模拟展厅环境灯光和重点照明，营造出层次丰富的光影效果。

• 相机视角：设置多个最佳视点，生成高质量的静态图像，清晰展示了展位的全景、局部特写和人视点效果。

• 最终输出的效果图不仅展示了外观，其背后是完整的、可用于指导生产加工的3D工程数据。

三、 技术交流与启示

这个案例为我们今天的CAD技术学习与交流提供了宝贵启示：

1. 软件跨界应用思维：不应将软件工具局限在其传统领域。SolidWorks强大的工程逻辑（参数化、关联性、可制造性）对于需要精密结构支撑的展位设计而言，具有独特优势。它确保了从“效果图”到“施工图”的无缝衔接。

1. 数据贯通的价值：用同一套三维模型完成从概念设计、结构验证、效果展示到生产下料的全部流程，实现了数据的单一源化和全流程贯通，避免了多软件转换导致的信息丢失与误差。

1. 基础功能深度挖掘：很多时候，我们追求最新版本的炫酷功能，却忽略了现有工具核心功能的潜力。该团队对SolidWorks 2008基础功能（装配、配置、草图）的深度理解和灵活组合，是项目成功的关键。

1. 对于今天学习的意义：

• 对于SolidWorks学习者：此案例是学习高级装配、配置设计和渲染设置的优秀综合练习项目。可以尝试复现或设计一个简易展位，全面提升技能。

• 对于展览设计从业者：了解工程软件的思维，可以与结构工程师进行更高效的协作，甚至自己处理一些简单的结构设计，拓宽能力边界。

• 通用启示：在任何设计项目中，准确性、可实施性与视觉表现力同等重要。选择合适的工具，并最大化其优势，往往比使用“最流行”的软件更能高效、优质地完成任务。

###

回顾2008年上海这场展览，这幅用SolidWorks 2008制作的效果图，不仅成功服务于当时的项目，更成为CAD技术应用思维的一个经典注脚。它告诉我们，在技术学习和工作中，拥有跨界的视野、对工具的深刻理解以及以解决实际问题为导向的思维，往往能碰撞出意想不到的火花，创造出既坚实可靠又富有视觉冲击力的优秀作品。这或许正是我们技术交流区所应倡导和追求的核心价值。
